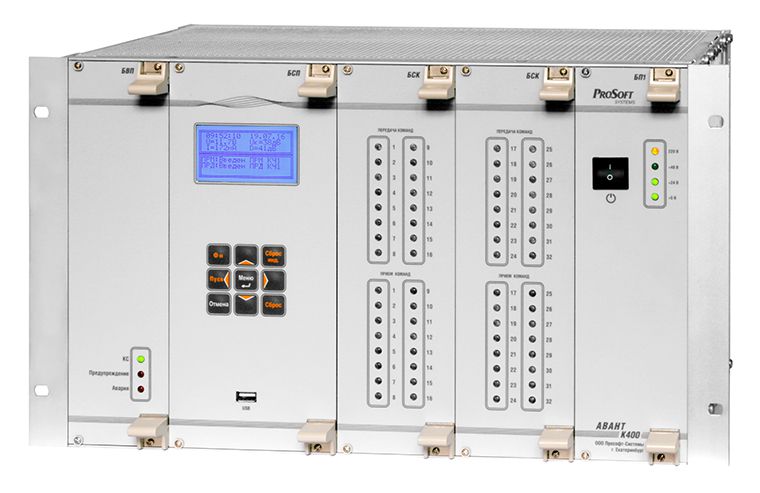

Приемопередатчик команд РЗ И ПА по цифровым каналам АВАНТ К400-М/ВОЛС

Описание и характеристики

Предназначен для передачи и приема команд РЗ и ПА по цифровым каналам: мультиплексируемым каналам и ВОЛС.

ОСНОВНЫЕ ФУНКЦИИ
• передача и прием до 32 команд РЗ и ПА по мультиплексируемым и / или выделенным каналам ВОЛС;
• стыковка с мультиплексорами в соответствии со стандартом С37.94 и / или Е1;
• переприем транзитных команд;
• синхронизация часов передатчика и приемника с точностью 2 мс;
• возможность работы в двунаправленной кольцевой схеме;
• соединение с мультиплексором или удаленным приемопередатчиком по двум независимым каналам;
• постоянный контроль всех узлов и блоков, в том числе входных цепей передатчика и реле дискретных выходов;
• фиксация всех событий в энергонезависимом журнале;
• подключение к АСУ ТП ПС по протоколам ГОСТ Р МЭК 60870-5-101 и ГОСТ Р МЭК 60870-5-104;

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
• одновременная передача / прием всех команд;
• дальность связи 1…200 км;
• длина волны и дальность связи определяется используемым SFP модулем;
• постоянный контроль канала связи;
• выдача предупреждения и аварии при пропадании канала связи.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• типы волокна:
— одномодовое 9 / 125 мкм;
— многомодовое 50 / 125 мкм.
• тип оптического разъема: LC;
• время передачи команды:
— мультиплексируемые каналы (С37.94): 7…8 мс;
— ВОЛС: 6,5…7,5 мс
• потребляемая мощность: 50 Вт;
• масса, не более: 13 кг;
• габаритные размеры (ШхВхГ): 482х266х370 мм.

ВАРИАНТЫ ИСПОЛНЕНИЯ*
• дуплексный приемопередатчик 32 команд по одному или двум мультиплексируемым каналам С37.94;
• дуплексный приемопередатчик 32 команд по одному или двум каналам ВОЛС;
• дуплексный приемопередатчик 32 команд по каналу ВОЛС и мультиплексируемому каналу С37.94.

ЭЛЕКТРОПИТАНИЕ
110 VDC, 220 VDC.

ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР
от 0 до +45°С.

ЗАКЛЮЧЕНИЕ АТТЕСТАЦИОННОЙ КОМИССИИ
Приемопередатчик АВАНТ К400-М / ВОЛС аттестован и рекомендован для применения в электросетях ПАО «Россети».

* Определяется набором блоков цифровых каналов.
